Гофрированные трубы подразделяются на два вида: ЛМГ и ГСМТ. Они изготавливаются из стали, обработанной методом горячего цинкования.
1. Трубы ЛМГ: параметры и особенности
Трубы ЛМГ производятся из гофрированных металлических листов, имеющих профиль 130×32,5 мм и 150×50 мм. Гофрированный металлический лист ЛМГ – это лист металла расчетной толщины, изогнутый по форме будущей металлической гофрированной трубы и покрытый антикоррозионной изоляцией. В листах ЛМГ заранее просверливаются технологические отверстия для сборки нужной конструкции с помощью крепежных элементов.
При производстве труб ЛМГ производится антикоррозийная обработка каждого элемента. Все соединительные детали и конструктивные элементы подвергаются процедуре горячего цинкования в соответствие с требованиями ГОСТ 9.307. Если эксплуатация труб планируется в тяжелых гидрогеологических условиях, то наносится дополнительная защита в виде нескольких слоев битумного, битумно-резинового или битумно-минерального покрытия.
Преимущества труб ЛМГ:
- малая масса;
- удобство транспортировки;
- срок службы более 50 лет;
- возможность применения в любых климатических зонах.

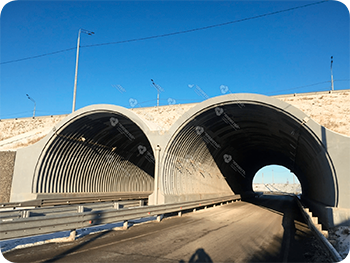

Из труб ЛМГ возводят сооружения арочных водопропускных систем, расположенных на высоких насыпях.

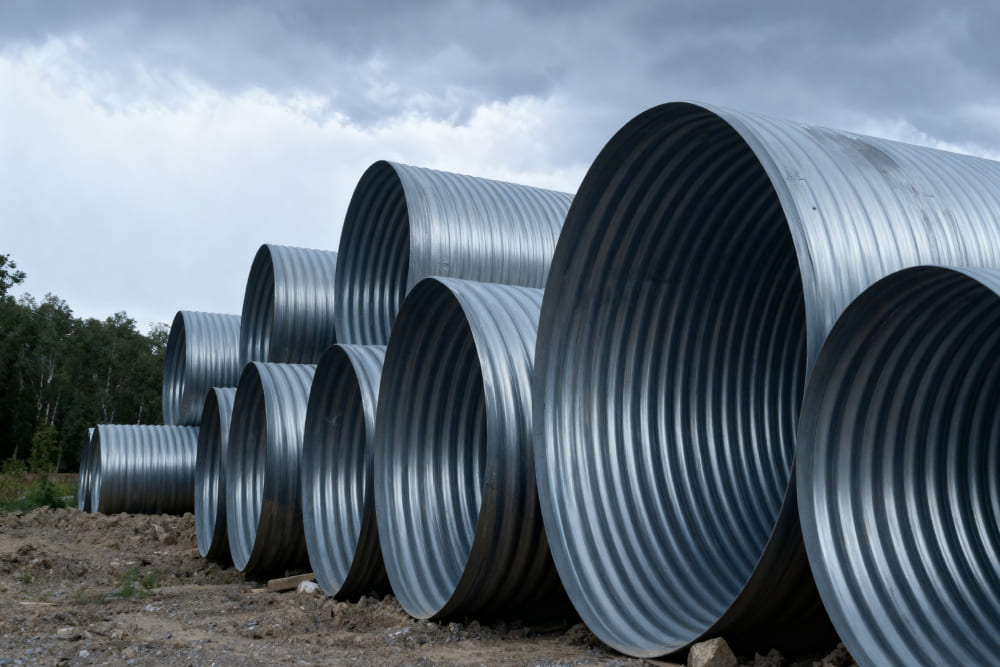

2. Трубы ГСМТ (спиральновитые)
Трубы ГСМТ – это гофрированные спиральновитые трубы, изготавливаемые из рулонной оцинкованной стали. В процессе производства сырье навивается на специальную заготовку, образуя и формируя трубу правильного круглого сечения. Профиль труб ГСМТ выполняется с шагом 68×13 или 125×26 мм.
Особенности труб ГСМТ:
- монтаж выполняется с помощью ручного инструмента без применения грузоподъемной техники;
- высокая скорость выполнения работ;
- возможность прокладки в мерзлых грунтах;
- срок службы более 100 лет.
Трубы ГСМТ также защищаются от окисления методом горячего цинкования. В некоторых случаях может применяться комбинированное покрытие HDPE + цинк.
3. Сравнительная таблица параметров ЛМГ и ГСМТ
| Параметр сравнения | Трубы ЛМГ (листовые сборные) | Трубы ГСМТ (спиральновитые) |
|---|---|---|
| Технология изготовления | Холодная штамповка отдельных сегментов с перфорацией | Непрерывная навивка рулонной оцинкованной стали в замковый шов |
| Параметры гофра | 130×32.5 мм и 150×50 мм | 68×13 мм и 125×26 мм |
| Толщина конструкционной стали | От 2.5 до 7.0 (8.0) мм | От 1.5 до 4.0 мм |
| Диапазон диаметров | От 1000 до 8000 мм (включая арочные профили) | От 500 до 3000 (до 3600) мм |
| Способ соединения участков | Болтовое соединение листов внахлест на объекте | Стяжные стальные бандажи и гофрированные муфты |
| Антикоррозийная защита | Горячий цинк по ГОСТ 9.307 + битумные мастики | Горячий цинк + полимерное защитное покрытие HDPE |
| Нормативный срок службы | Более 50 лет | Более 100 лет |
| Преимущественная сфера | Высокие насыпи, арочные путепроводы, предельные нагрузки | Оперативная прокладка малых и средних водотоков, мерзлые грунты |

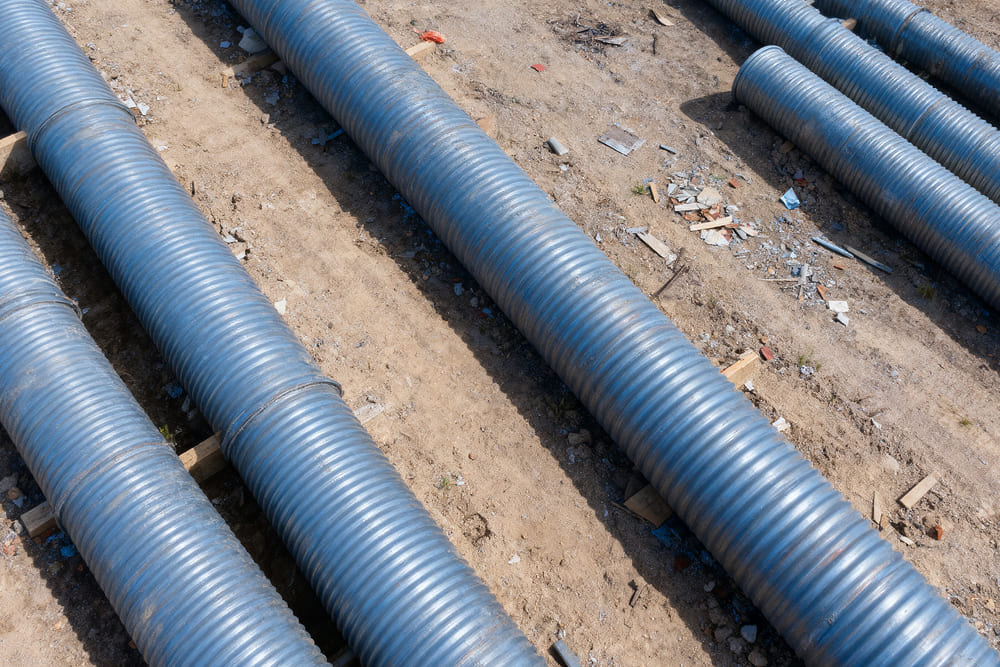

4. Сфера применения конструкций
Основное достоинство труб ЛМГ и ГСМТ в том, что они могут применяться в районах с сейсмической активностью. Их допускается прокладывать вблизи рек, озер, болот, торфяников, а также устанавливать в устьях ручьев, местах отведения ливневой и талой воды.
Для снижения риска деформации трубы обоих видов устанавливают на фундамент. Предварительно выполняется подсыпка песчано-гравийной подушки. Она обеспечивает необходимую устойчивость и защищает трубы от морозного пучения.
Трубы широко используются при строительстве:
- гидротехнических сооружений;
- автодорог и автомагистралей;
- промышленных объектов.
Также трубы ЛМГ и ГСМТ используют в гражданском строительстве при обустройстве кессонов, шахт, колодцев.
5. Специфика монтажа и выводы
Трубы ЛМГ и ГСМТ одинаково широко используют в промышленном и гражданском строительстве. ЛМГ позволяет выполнить монтаж системы коммуникации в короткие сроки. Это достигается за счет того, что гофрированные участки трубопровода быстро соединяются между собой стальными хомутами и болтовыми соединениями. Трубы имеют составную конструкцию, для их перевозки не нужна большегрузная спецтехника.
Спиралевидные гофрированные металлические трубы обладают низкой массой. Для их погрузки и разгрузки также не требуется применение грузоподъемных машин. Преимущество труб ГСМТ над ЛМГ – срок службы, превышающий 100 лет. Для защиты от агрессивных сред не требуется использование дополнительных битумно-мастичных составов. Составные части трубы доставляются к месту производства работ отдельными элементами, которые в процессе монтажа соединяются стальными бандажами.
